K4537合金是一种耐热耐腐蚀铸造镍基高温合金，其力学性能和耐热耐腐蚀性能与美国的IN738合金相当。该合金不含贵金属钽，含钨较多，钛铝比例适宜。在800℃/225MPa条件下，耐用寿命可达14000h。在600-850℃无应力老化7000-10000h，未发现有害的TCP相析出。该合金具有良好的铸造性能，可在铸态状态下使用，适用于制造在850℃以下长期工作的陆用和船用燃气轮机转子叶片。
K4537技术标准
Q/GYB503—1999《K4537铸造高温母合金》

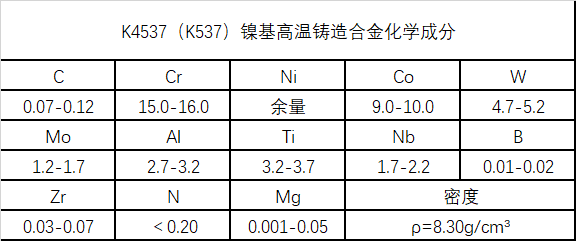

K4537 化学成分
K4537 热处理系统
1150℃，2h，空冷+1050℃，4h，空冷+850℃，16h，空冷；或锭使用。
K4537 品种规格及供货情况
直径为 70-90mm 的母合金锭以铸态供应。
K4537 熔铸工艺
母合金在真空感应炉中熔炼，熔模精密铸件和样品在真空感应炉中重熔浇注。
K4537 应用概述和特殊要求
这种合金已被用作各种燃气涡轮发电机组的涡轮转子叶片。高负荷发电PG5301燃气轮机用该合金的一整套一级涡轮转子叶片代替进口IN738合金叶片。经过10多年的运行和考核，上千次启动，近20000小时运行状况良好。已经小批量生产了几种涡轮转子叶片，用于沿海地区的燃气涡轮发电机组。
K4537工艺性能及要求
(1) 成型性
该合金具有良好的铸造性，真空熔模铸造可用于铸造形状复杂的涡轮转子叶片。
(2) 焊接性能
制成的转子叶片不允许进行焊接和补焊。
(3)零件热处理工艺
零件以铸态使用，或1150℃，2h，空冷+1050℃，4h，空冷+850℃，16h，空冷后使用。
(4)表面处理工艺
涡轮转子叶片的叶身可涂有烧结铝化物，涂层浆料成分：69%Ni-15%Cr-15%Co-1%Si；扩散烧结系统：1050℃，4h，空冷，氢气保护；渗流比：Al=10:1。喷丸用于车轮转子叶片的榫齿。
(5)切削和磨削性能
对刀具无特殊要求，但为避免磨削时出现磨削裂纹，建议使用GD/GG46-60CR2P400X40X127砂轮。
以上就是K4537（K537）铸造镍基高温合金材料的介绍，（muransy.com）每日更新合金咨询，欢迎大家指教交流。
