TB3合金是一种亚稳态β钛合金，可通过热处理强化。该合金的主要特点是在固溶处理状态下具有优良的冷成形性能，其冷镦比（Df/DQ）可达2.8；在固溶时效状态下，强度和断裂韧性很好地匹配。与α-β合金相比，这种合金具有更高的密度和更低的高温抗蠕变性。
TB3合金适用于制造航天紧固件。铆钉在固溶处理状态下使用，长期工作温度在200℃以下，螺栓在固溶老化状态下使用，长期工作温度在300℃以下。
TB3 技术标准
GB/T 3620.1—1994《钛及钛合金牌号及化学成分》
GB/T 3620.2—1994《钛及钛合金加工产品化学成分及成分公差》
GJB 2219—1994《紧固件用钛及钛合金棒（线）材规范》
HB 6732—1993《TB3航空紧固件用钛合金棒材（线材）》
Q/XB 1509—1996《TB3钛合金棒》

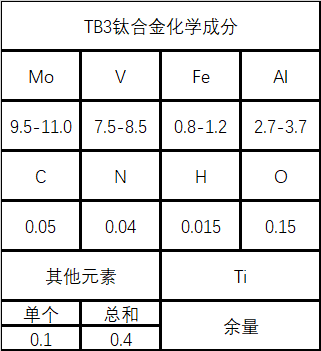

TB3钛合金化学成分
TB3 应用概述和特殊要求
用TB3合金棒（线）冷镦制成的紧固件（包括螺栓、螺母和铆钉），已广泛用于航空航天产品，由它制成的电动防爆阀和弹性元件也分别用于航空航天，用于民用行业。该合金在固溶时效状态下可在300℃以下长期工作。
TB3零件热处理工艺
螺栓的热处理在真空炉中进行，炉内绝对压力不应高于0.09Pa，抗拉强度为1100MPa的冷镦螺栓强化热处理工艺为：700℃±10℃ ，15 -30min，炉冷至550℃，16h，炉冷至200℃，炉空冷。
使用 TB3 的建议
建议在各种飞机和航天器上使用TB3合金冷镦铆钉、螺栓和螺钉。该合金还可以用作弹性元件。
以上是TB3（β-钛合金）性能成分详解，(muransy.com) 合金资讯每日更新，欢迎大家多多指教交流！
