GH761 是一种铁镍铬基时效强化高温合金。通过添加高铝高钛和控制适当的铝钛比来提高合金的强度。该合金具有较高的屈服强度，良好的抗热疲劳和低周疲劳性能，700℃以下组织稳定；并具有良好的热加工性能和切削性能，可用于涡轮盘等750℃以下高温工作的轴承零件。合金的主要种类包括饼坯、圆盘锻件、锻件、棒材和环件。
GH761技术标准
05-1978《GH761合金饼块暂行技术条件》
3B80-301-1987“航空GH761合金热轧棒材技术条件（暂行）”
3BS0-302—1987《航空用GH761合金环件技术条件（暂行）》
3B80-304—1987《航空用GH761合金锻件技术条件（暂行）》

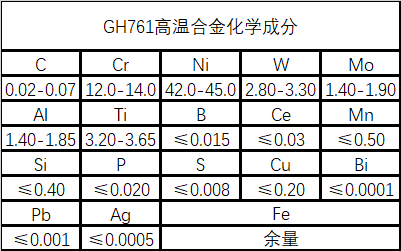

GH761 化学成分
GH761热处理系统
热处理系统Ⅰ（适用于棒材和环件）：1090℃，2h，水冷+850℃，4h，空冷+750℃，24h，空冷。
热处理系统II（适用于涡轮盘和大型锻件）：1120℃，2h，水冷+850℃，4h，空冷+750℃，24h，空冷。
GH761 熔铸工艺
真空感应熔炼和电渣重熔。
GH761的应用概述和特殊要求
这种合金经过各种模拟发动机使用条件的测试，制成叶片、压气机盘和鼓用于发动机。
GH761焊接性能
合金钛含量较高，故焊接性能较差。
GH761零件的热处理工艺
涡轮盘等大型锻件的固溶处理，在800℃以下装炉，升温至800℃3h，以70-80℃/h升温至1000℃，保温1h，以70 -80℃/h保持至1080℃，保温1.5h，以40℃/h升温至120℃，保温2h，水冷。初级时效处理，炉温低于800℃，升温至800℃，保温2h，以50℃/h升温至850℃，保温4h，空冷;二次时效时，将炉子安装在低于750℃的温度下，升温至750℃3h，保温24h，空冷。
以上是关于GH761（铁镍铬基）高温金材介绍，（muransy.com）每日更新合金资讯，欢迎您的建议和交流。
