1J85合金作为典型的软磁坡莫合金，具有较高的初始磁导率μ0和最大磁导率μm，以及较高的饱和磁感应强度Bs和较低的矫顽力Hc，组织稳定，对外界干扰因素的敏感性较低。该类合金主要用于在弱交流磁场下工作的磁头磁芯、磁导体、磁屏蔽、记录头外壳、磁芯片、传感器等。
软磁合金在外磁场的作用下很容易被磁化和去除。磁场后磁感应强度（磁感应强度）基本消失的磁性合金，在弱磁场中具有高导磁率和低矫顽力。该类合金是国民经济中的重要材料，主要用于精密仪器仪表、无线电电子工业、遥控和自动控制系统等能量转换和信息处理两个方面。
软磁合金的种类很多，用途也多种多样，所以分类方法也多种多样。根据合金成分的不同，可分为电工纯铁、铁硅合金、铁镍合金、铁铝合金、铁钴合金和非晶软磁合金。

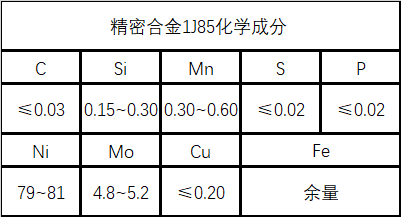

1J85软磁合金成分：
1J85软磁合金是一种具有高初始磁导率的合金。合金的初始磁导率受多种因素的影响以及各种因素的相互作用，特别是合金的化学成分 初始磁导率起着非常重要的作用。
1J85带材制备工艺：
1J85合金薄带生产工艺流程为：真空感应熔炼→热锻坯（1270℃×10min）→热轧（四辊可逆热轧机）→冷轧（四辊可逆冷轧机）→光亮退火炉中间退火→冷轧制成成品（四辊可逆冷轧机）。
1J85软磁性能提升：
影响1J85坡莫合金软磁性能的因素很多。化学成分和纯度、表面质量、合金结构、热处理工艺等都会影响合金的磁性能。合格的软磁性能与准确的化学成分密切相关；合金中的杂质元素，特别是能形成间隙固溶体的杂质元素，会使合金的磁性能恶化，降低磁导率、矫顽力和磁滞损耗增加；软磁合金晶粒尺寸、晶体织构、磁性织构、有序转变、塑性变形和内应力对合金的磁性能也有显着影响。热处理时的退火温度温度、保温时间、退火方式、冷却速度和退火气氛也影响合金的磁性能。
(1)合金的化学成分对热处理工艺有影响。通过调整热处理工艺，可以获得更好的磁性能。
(2)在1200℃内，随着退火温度的升高，有利于提高磁性能。
(3)当退火保温时间小于4h时，适当延长保温时间有利于提高磁性能。当退火温度升高时，保温时间可适当缩短。
(4)两步法也是一个合理的过程。
(5)根据生产成本和以上分析，生产1J85合金的最佳热处理工艺为：随炉升温至1150℃，保温4小时，然后缓慢冷却至600℃，最后使用冷却速度大于500℃/h 快速冷却至300℃出炉。
以上是关于1J85软磁性能提升的过程，（mualloy.com ，muransy.com）每天都会更新合金咨询，欢迎大家咨询交流。
