Nickel201合金介绍
Nickel201（纯镍）对浓碱溶液腐蚀具有优良的耐热性，对碳酸盐、硝酸盐、氧化物和醋酸盐等碱性和中性溶液介质具有优良的抵抗能力。日蚀型。耐脂肪酸腐蚀，具有良好的强度、塑性和加工性能。它是在腐蚀性环境中工作的首选材料。已应用于石油化工、军工制造等重要领域。
Nickel201合金由于其优异的耐腐蚀性，常用于核电站电路等恶劣环境中的结构材料。其优异的耐腐蚀性源于其上形成的保护性钝化膜。这种钝化膜具有半导体结构，其电子结构和性能对镍基材料的高耐腐蚀性能有显着影响。一般认为金属材料的耐蚀性、应力腐蚀和点蚀与钝化膜或氧化膜的半导体性能有关。
Nickel201 合金耐腐蚀。它通常在室内气氛中保持明亮的金属光泽。在室外空气中缓慢腐蚀。在海洋和农村大气中，腐蚀率很低。且C含量极低，不存在C或石墨在高温下引起的脆性。主要用于还原性卤素气体、碱性溶液、非氧化性盐类、有机酸等设备和部件的处理。使用时使用温度应低于315℃。

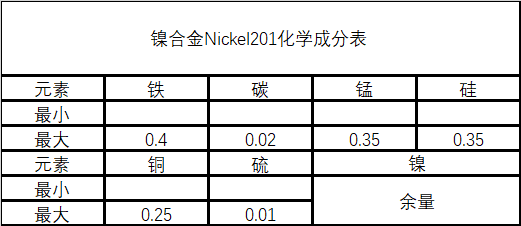

Nickel201合金成分
Nickel201工艺参数影响其性能
(1)小功率焊接时的焊接速度对焊缝的熔深和回宽比影响较大，大功率条件下焊缝成形稳定。在成型良好的情况下，焊接速度可以在较宽的范围内调节，但过高的激光功率会造成咬边、凹痕、飞溅等缺陷。
(2)接头显微硬度大小顺序为母材(BZ)>热影响区(HAZ)>熔化区(MZ)，显微硬度随焊接速度的增加而增加。焊接接头的断裂位置均位于单面板的熔合区附近，断裂为脆性韧窝混合断裂。最小抗拉强度为母材的90%以上，接头的抗拉强度随着焊接速度的增加而降低。趋势。
Nickel201 孔隙率解决方案
焊接Nickel201时，气孔是一个比较难解决的问题，尤其是焊接纯镍和镍铜合金时。这是由于液态镍和镍合金的焊接缝金属具有较高的粘度和较高的张力，使气体难以上浮和逸出，因此有更多机会产生气孔。镍合金焊缝金属的气孔包括H2O气孔、氢气孔和一氧化碳气孔，其中以H2O气孔为主。由于液态镍能溶解大量的氧气，凝固过程中氧气的溶解度大大降低，凝固过程中过量的氧气会将镍氧化成氧化镍（NiO）。氧化镍与液态金属中的氢反应，镍被还原，氢和氧结合形成 H2O。 H2O 来不及逸出，由于熔合线快速冷却、电弧闭合和电弧点火，在那里出现了气孔。解决孔隙率的方法如下：
(1)通过焊条或焊丝将脱氧剂如钛、铝、锰等转移到焊缝金属上，以降低焊缝金属的氧含量，防止氧化镍（NiO）的形成。电极弧焊采用碱性低氢焊条，降低焊缝金属中的氢氧含量。焊条应充分干燥，直流反接，应采用短弧焊。
(2)焊前严格清洗焊件和焊丝，清除焊件表面的氧化膜、油脂、油污、涂层和油漆。
以上是关于Nickel201纯镍合金材料的详细讲解及制备问题的解决方法，（mualloy.com ，muransy.com）合金咨询每日更新，欢迎业内人士咨询交流。
