Haynes 230镍基高温合金是一种Ni-Cr-W-Mo高温合金，具有优良的高温强度、优良的抗氧化和氮化性能，以及良好的可制造性和优良的长期热稳定性等，被广泛应用在航空航天、电力、工业加热和化学加工行业，特别是焊接结构板和板材产品。
Haynes 230高温合金是1980年代初在美国研制成功的Ni-Cr-W系列高温合金。具有良好的高温强度、优异的抗氧化和耐腐蚀性能、良好的热稳定性。用于航空、航天和核工业。除了在板、棒和涡轮盘形状上的应用外，Haynes 230 高温合金正逐渐用于制造一些复杂形状或薄壁零件。

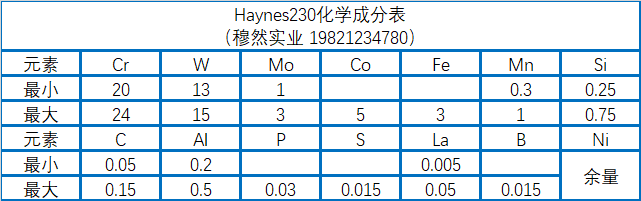

Haynes230化学成分
(1) Haynes 230 镍基高温合金在 816 ℃ 和 927 ℃ 的高总应变范围内表现出循环硬化/软化行为。它在低总应变范围内表现出循环硬化/饱和行为。 816℃时硬化倾向更明显，927℃时软化率较高。
(2) Haynes 230的疲劳寿命随着温度的升高而降低。动态应变时效的温度范围为427～760℃，当温度低于760℃时，动态应变时效与应变率无关，从室温到649℃的温度下，在峰值应变保持期。
Haynes230静态结晶性能
(1)冷轧Haynes 230高温合金板在1100~1150℃范围内退火，得到完全再结晶组织，晶粒细小均匀。
(2) 冷轧Haynes 230高温合金静态再结晶晶粒体积分数与保温时间的关系可用JMAK方程描述，并结合实验数据，计算合金变形量为20.50%、29.1%、39.7%时和 49.8 %，合金的再结晶活化能分别为 402.5 ~440.371kJ/mol、362.494~388.557kJ/mol、331.054~340.102kJ/mol和299.41~318.35kJ/mol，增加变形量可以降低合金的再结晶活化能。
(3)合金变形量为20.5%时，再结晶活化能由1100℃、1125℃、1150℃、1175℃和1200℃下的再结晶活化能计算。重结晶完成时间分别为74.5min。在37. 41～39. 68 min、10. 1～11. 99 min和5. 43～6.8 min时，再结晶速率随着温度的升高而迅速增加。
以上是关于Haynes230哈氏合金材料及性能介绍。小编每天都会在（mualloy.com, muransy.com）更新合金信息。欢迎专业人士探讨指教。
