gh2747概述：
GH2747是Fe-Ni-Cr基沉淀硬化型变形高温合金，在固溶状况下运用，长期工作温度1100℃-1250℃，短时运用温度可达1300℃。高温耐热抗氧化合金GH2747具有较高的强度、较好的安排稳定性，具有优良的抗氧化和耐腐蚀功能。合金的焊接性良好，可选用各种工艺进行焊接。

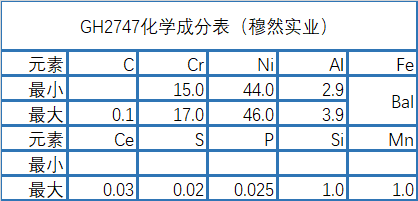

镍基合金gh2747成分：

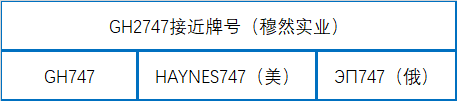

镍基合金gh2747接近牌号：
镍基合金gh2747规格分类：
镍基合金gh2747工艺性能：
在GH2747无缝管上取一段长约65mm的管段，按ASME SA-1016/SA-1016M-2017的规定进行压扁试验。第一步是延性试验，即将试样压至两压板间距小于H=1.09S/（0.09+S/D）=15.6mm，经观察，试样内、外表面及端部表面均无裂纹或破裂；第2步是完整性试验，压扁试验继续进行，直到试样相对两壁接触，试样表面均无裂纹或破裂，且未出现分层及不完整材料现象。
在GH2747无缝管上取一段长约100mm的管段，按ASME SA-1016/SA-1016M-2017的规定进行扩口试验，用一个带有60°夹角的工具，使其内径扩大率为18%。试样的内、外壁均为开裂
耐晶间腐蚀性能
按GB/T 15260-2016中B法（铜-硫酸铜-16%硫酸）要求在GH2747无缝管上取一段长约25mm的管段，并进行晶间腐蚀试验，试验周期为72h，腐蚀试验后将其进行清洗、吹干，然后进行压扁试验，压扁后两平板间距在加载下测量不大于H=1.09DS/（0.09D+S)=15.6mm,最后在体视显微镜（放大10倍）下观察压扁试样的内外壁，经检查，试样内外表面均无晶间腐蚀倾向。
关于镍基高温合金gh2747就是这些了，欢迎相关从业者一起与小编探讨。
穆然诚邀相关从业者合作交流，有采购需要的或是想了解其他合金咨询的可以登录我司官网（http://mualloy.com) /(http://muransy.com)
