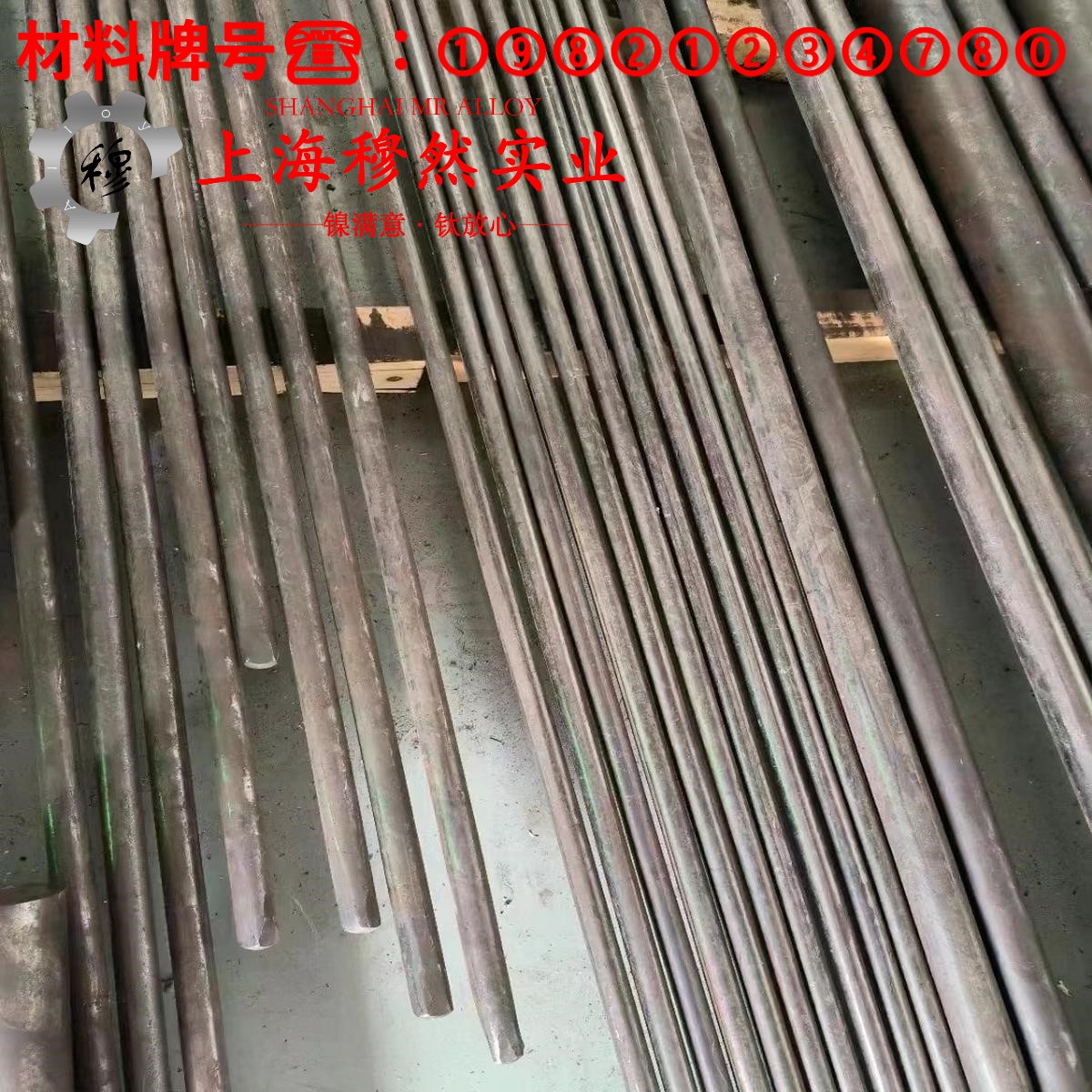

1J83精密软磁铁镍合金管材：技术参数与应用实践解析
1. 材料基础与定义 1J83精密软磁铁镍合金（Ni-Fe基软磁合金，如日本Nidec或美国Supermalloy品牌对应材料）属于高磁导率、低饱和磁感应强度（Bs）的软磁合金系统，广泛应用于高频变压器、电感元件、磁芯等精密电子器件。其核心化学成分（典型范围）：Ni 78-82%，Fe 18-22%，Cr 0.5-1.5%，Cu 0.1-0.5%，Mn 0.1-0.5%，其余为碳、硅、磷等杂质。该合金通过控制合金成分与热处理工艺实现细晶粒结构，从而提升磁性能稳定性。
2. 技术参数与行业标准对照
| 参数指标 | 技术要求（国标/美标） | 典型值范围 | 关键应用场景 |
|---|---|---|---|
| 磁导率（μr） | GB/T 12706-2017（软磁合金） | 1000-1500（室温） | 高频变压器，电感元件 |
| 饱和磁感应（Bs） | ASTM A753/A754（软磁合金） | 1.2-1.5 T（Tesla） | 低功耗磁芯，高频变换器 |
| 矫顶力（Hc） | GB/T 12706-2017 | 0.1-0.3 A/m | 低磁滞损耗，高效能器件 |
| 电阻率（ρ） | ASTM A753/A754 | 100-150 μΩ·cm（20°C） | 热稳定性要求高的应用场景 |
| 尺寸公差 | JIS G3204（管材） | ±0.1mm（壁厚） | 精密电子封装，微型磁芯 |
3. 常见选型误区与技术风险 误区1：忽略热处理工艺对磁性能的影响 部分客户在选择1J83管材时仅关注化学成分，忽略了热处理（如退火、淬火）对晶粒细化的关键作用。实际应用中，未经控制的热处理会导致晶粒粗大，磁导率下降（降幅可达20%）。建议采用GB/T 12706中“软磁合金热处理标准”要求，确保最终磁性能符合设计需求。
误区2：低估尺寸精度对电磁性能的影响 在高频应用中，管材壁厚偏差（如±0.2mm）会导致磁芯间隙增大，进而降低效率。根据ASTM A753标准，磁芯尺寸公差应严格控制在±0.05mm范围内，否则会引入额外损耗。国内生产商应采用精密拉拔工艺，确保壁厚均匀性。
误区3：忽略长期稳定性测试 1J83在高温（>100°C）或长期应用中，磁性能会逐渐退化。根据IEC 60404-7标准，软磁合金在150°C下的磁导率稳定性应≥90%。客户应在设计阶段考虑温度循环测试，避免因长期使用导致性能下降。
4. 技术争议点：超低磁滞损耗与高频应用 争议焦点：是否应优先选择超低磁滞损耗（Hc）的1J83变体，还是平衡磁导率与成本的标准1J83？
观点1（高性能路线）：
- 采用超低矫顶力（Hc < 0.1 A/m）的1J83（如日本Nidec的“Supermalloy 81-19”），在高频（>100kHz）应用中，磁滞损耗可降低30%，但价格成本较高（LME铜价波动下，单位重量成本可达15-20美元/kg）。
- 数据来源：根据上海有色网2023年报告，超级软磁合金在高频应用中的性价比需与传统1J83对比，特别是在成本约束下。
观点2（成本效益路线）：
- 标准1J83（如中国生产的“1J83-1”级别）在磁导率与成本之间取得平衡，适用于中低频应用（<50kHz）。其价格相对低廉（上海有色网报价：10-15元/千克），但高频效率略低。
- 行业标准支持：GB/T 12706中明确指出，软磁合金应根据频率范围选择合适级别，高频需优先考虑超低Hc材料。
5. 实际应用建议
- 磁性能测试：在采购前，要求供应商提供GB/T 12706或ASTM A753标准下的磁性能曲线（Bs-H曲线），避免隐藏性能差异。
- 成本与性能权衡：高频应用优先选择超低Hc材料，但需结合LME铜价波动（2024年6月LME铜价：8,500美元/吨）进行成本分析。
- 供应链稳定性：选择具有JIS G3204认证的国内生产商，确保尺寸精度与热处理一致性。
结论 1J83精密软磁铁镍合金管材在电子器件中扮演着关键角色，其性能与成本需在GB/T/ASTM标准框架下精准匹配。在选型过程中，应避免常见误区（如忽略热处理、低估尺寸精度、忽视长期稳定性），并根据应用频率选择合适级别。技术争议点（超低Hc vs. 成本效益）需根据具体工程需求进行权衡，同时结合国际市场价格动态（LME/上海有色网）进行全面评估。
