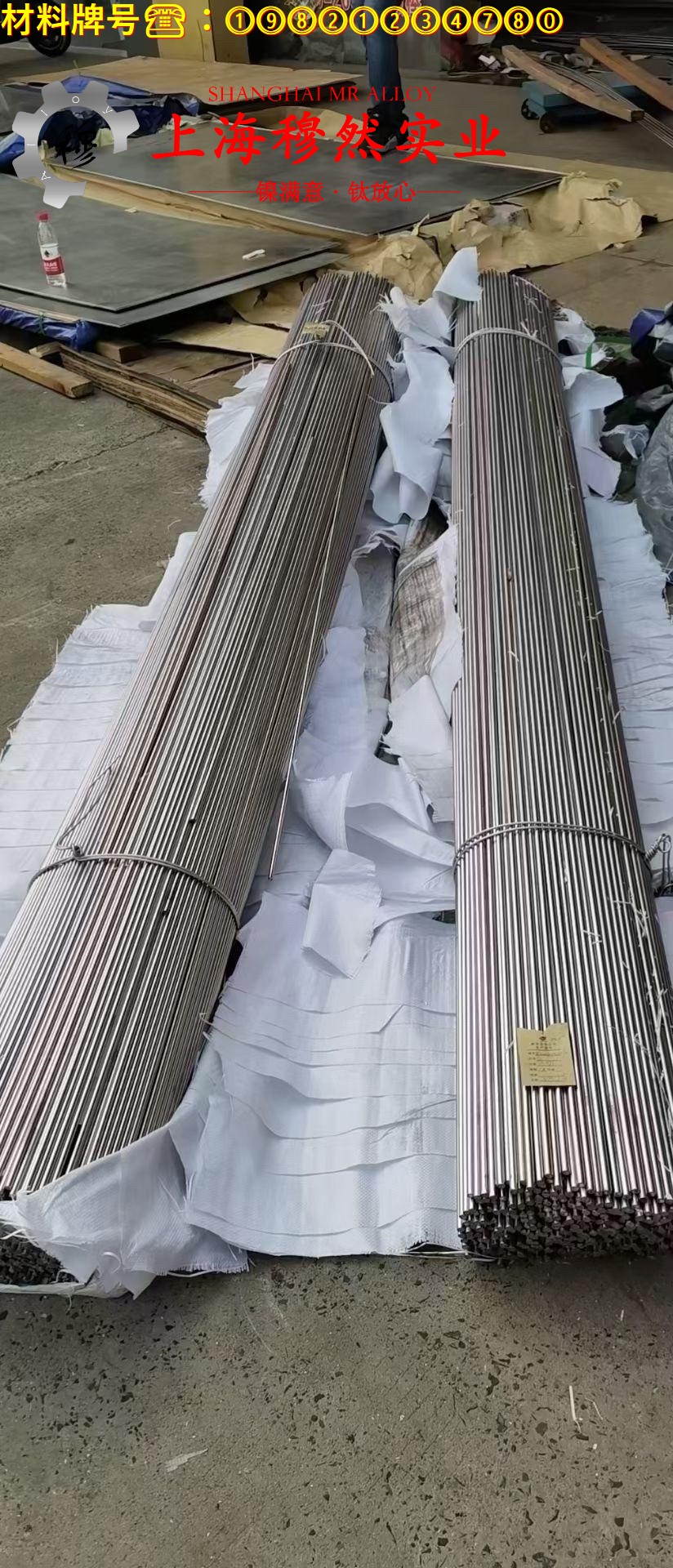

1J77高磁导率镍铁合金：结构与应用技术解析
材料基础与成分特性
1J77高磁导率镍铁合金（Ni-Fe基高磁导率合金）属于软磁合金系列，其核心成分以镍（Ni）与铁（Fe）为主体，并添加微量锰（Mn）、硅（Si）等元素，以实现高磁导率、低磁滞损耗和优异的磁感应能力。根据国标GB/T 1220-2016（软磁合金条、带、板）与美标ASTM A753/A753M-20（电磁合金条、带、板）的定义，该合金通常在Ni含量45%~55%范围内，铁含量45%~55%，余量为Mn、Si、C等杂质。其典型化学成分（质量分数%）如下：
- Ni：48%~52%
- Fe：45%~48%
- Mn：≤1.0%
- Si：≤0.5%
- C：≤0.05%
这种成分设计使其在高频交流磁场下表现出极低的磁滞损耗（≤0.1 W/kg@500 Hz），适用于高频变压器、电感器等电磁设备。
技术参数与应用场景
1J77合金的关键性能参数（基于ASTM A753与GB/T 1220标准）如下：
| 参数 | 美标（ASTM A753） | 国标（GB/T 1220） | 典型应用场景 |
|---|---|---|---|
| 磁导率（μr） | ≥1000（@100 Hz） | ≥900（@1 kHz） | 高频变压器、电感器 |
| 饱和磁感应强度（Bs） | ≥1.5 T | ≥1.4 T | 电机励磁线圈 |
| 磁滞损耗（Pm） | ≤0.1 W/kg@500 Hz | ≤0.08 W/kg@1 kHz | 交流电机、电力变换器 |
| 电阻率（Ω·mm²/m） | 100~150 | 95~140 | 高频应用（如无线充电） |
| 密度（g/cm³） | 8.2~8.5 | 8.3~8.6 | 重量敏感设备（如航空电子） |
市场参考价格：
- LME（伦敦金属交易所）报价：2024年6月，纯镍价格约为25,000~28,000 USD/t，而1J77合金（含镍量50%）价格约为18,000~22,000 USD/t（基于上海有色网数据，2024年6月周报）。
- 国内有色金属市场：上海有色网显示，1J77合金年均进口价格在16,000~20,000 CNY/t，与进口成本对比，国内自产合金价格略低，但稳定性受原料镍铁价格波动影响较大。
选型误区与工程实践警示
在实际应用中，设计人员常犯以下误区：
-
忽略频率响应特性： 1J77合金在低频（<100 Hz）时表现优异，但在高频（>1 MHz）下，磁导率会显著下降（μr降至500~800），导致电感器效率下降。误区：认为其在所有频率下均适用，实际需根据应用场景选择高频软磁合金（如MuMetal，Ni-Fe 80%/20%）。
-
忽略热稳定性与机械强度： 长期高温（>100°C）会导致合金晶粒长大，磁性能退化。误区：在电机励磁线圈中忽略温升监测，导致性能下降或寿命缩短。实际应用中，应采用热处理工艺（如退火）提升晶粒稳定性。
-
忽略杂质影响： 高硅（>0.5%）或碳（>0.05%）会显著降低磁导率。误区：未严格控制杂质，导致产品磁性能不达标。根据ASTM A753，Si含量超过0.5%时，磁导率可降低30%~50%。
技术争议点：高磁导率与高成本的权衡
争议焦点： 1J77合金在高磁导率与成本之间存在矛盾。其高镍含量（45%~55%）使其价格远高于普通硅钢（如Q200，成本约为1,500~2,000 CNY/t）。其优异的磁性能使其在高频电磁设备中成为必要选择。
技术分析：
- 成本优化路径：
- 添加微量铝（Al）或钴（Co）：可提升磁导率（μr≥1200），但成本增加（Co价格2024年6月约为20,000 USD/t）。
- 热处理工艺：通过等温退火降低杂质影响，减少磁性能退化。
- 替代方案： 对于低频应用，可考虑低镍铁合金（如Ni-Fe 30%/70%），但磁导率仅为500~700，不适用于高频场合。
结论与应用建议
1J77高磁导率镍铁合金在高频电磁设备中占据核心地位，但其应用需综合考虑频率响应、热稳定性和成本效益。设计人员应：
- 根据应用频率选择合适的合金（如高频需求优先考虑MuMetal）。
- 严格控制杂质含量，避免磁性能退化。
- 结合热处理工艺提升产品稳定性。
参考标准：
- 美标：ASTM A753/A753M-20（电磁合金条、带、板）
- 国标：GB/T 1220-2016（软磁合金条、带、板）
市场动态：
- 镍铁价格波动影响合金成本，建议关注LME镍价与上海有色网报价变化，以预估合金市场供需。
数据来源：
- ASTM A753（2020版本）
- GB/T 1220（2016版本）
- LME（2024年6月周报）
- 上海有色网（2024年6月有色金属价格调查）
-
