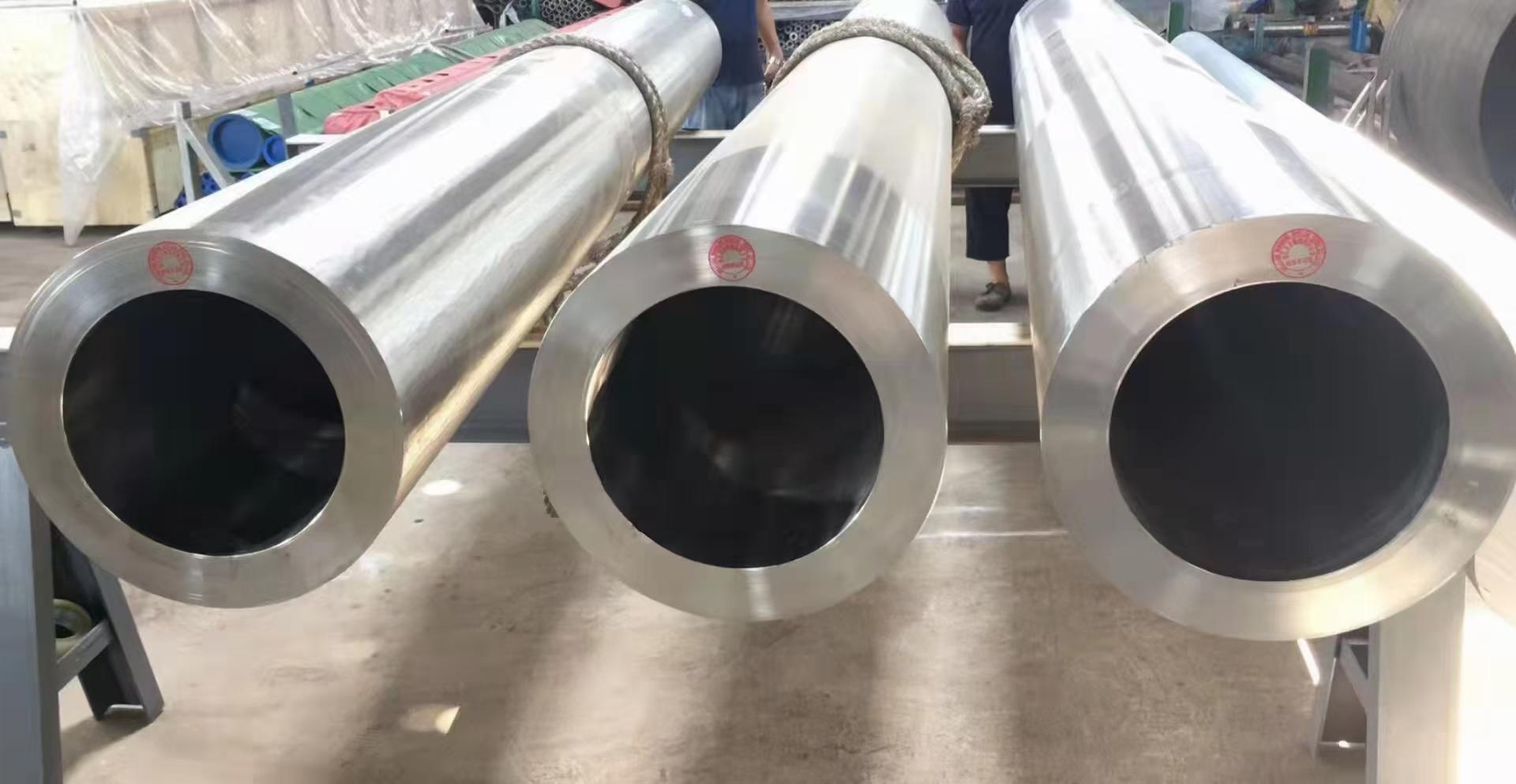

1. 材料特性
- 化学成分：Ni65%，Mo16%，Cr16%，Fe4%，W3%，Co2%
- 密度：8.89 g/cm³
- 硬度：HRB 89-100
- 抗拉强度：690 MPa（最小）
- 屈服强度：283 MPa（最小）
- 延伸率：40%（最小）
2. 加工参数
在进行哈氏合金C-276加工时，以下参数需要特别注意：
- 切削速度：建议使用较低的切削速度，以减少材料变形和工具磨损。通常在50-90 m/min范围内选择合适的切削速度。
- 进给速度：通常为0.05-0.15 mm/刀，具体取决于加工工艺和所需表面质量。
- 切削深度：根据工件要求和机床性能灵活确定，一般在0.5-2mm之间。
- 刀具选择：硬质合金刀具或涂层刀具更适合加工哈氏合金C-276，以确保加工效率和刀具寿命。
- 冷却润滑：由于哈氏合金C-276容易产生高温，因此冷却润滑系统至关重要。建议使用高效的切削液以确保加工质量和工具寿命。
3. 表面处理
- 抛光：对于需要高表面质量的产品，抛光是必不可少的。可以采用磨光或化学抛光等方法，以达到所需的表面光洁度。
- 酸洗：在一些特殊情况下，需要对加工后的表面进行酸洗处理，以去除氧化物和其他杂质，提高表面质量和耐腐蚀性能。
4. 质量控制
- 尺寸精度：加工过程中需要严格控制尺寸精度，以确保产品符合设计要求。通常要求尺寸精度在±0.05mm以内。
- 表面质量：通过表面粗糙度测试和目视检查来评估表面质量，确保无明显缺陷和瑕疵。
5. 应用领域
哈氏合金C-276由于其出色的耐腐蚀性能和机械性能，在化工、航空航天、海洋工程等领域得到广泛应用。例如：
- 化工设备：用于制造反应器、换热器、蒸发器等耐腐蚀设备。
- 航空航天：用于制造航空发动机零部件、航天器构件等。
- 海洋工程：用于制造海水处理设备、海洋平台构件等。
结论
哈氏合金C-276加工需要综合考虑材料特性、加工参数、表面处理和质量控制等方面的因素。合理选择加工工艺和参数，可以确保产品质量和性能，满足不同应用领域的需求。
