4J54铁镍定膨胀玻封合金，定位于玻封装配中的低膨胀系数材料方案。该合金以铁镍基为主体，辅以微量 Cr、Mo 等成分，通过精确的热处理路线实现稳定的显微组织与持久强度。其核心卖点在于与玻璃材料的热膨胀匹配性，以及在热循环和长期工作条件下的界面完整性。
技术参数概览
- 成分范围：Ni 54–58 wt%，Fe 为主量余量，Cr 1–2 wt%，Mo 0.5–1 wt%，Cu≤0.5 wt%，C≤0.08 wt%。4J54的配方定位为在低膨胀与加工性之间取得平衡，确保显微组织均匀、晶粒细化程度可控。
- 低膨胀系数（CTE）：在20–350°C区间，典型约6.0×10^-6/K，随热处理状态略有浮动。CTE的稳定性决定玻璃封口界面的应力分布，直接影响玻封寿命和热疲劳 resistance。
- 力学性能：室温屈服强度约270–380 MPa，抗拉强度约560–700 MPa，延伸率在25–40%之间。可通过固溶处理与时效的组合调整晶粒与沉淀相，从而实现“持久强度”的目标。显微组织呈细晶或等轴晶粒，析出相分布均匀，有利于降低长期热循环中的界面应力集中。
- 热处理与显微组织：固溶处理在约980–1010°C，保持1–2小时后严格冷却，随后在450–520°C范围进行时效4–6小时，得到稳定的沉淀相与粒度分布。该过程使显微组织具备良好的耐热循环性能与玻封界面兼容性。
- 适用温度与加工性：服务温度可覆盖-60°C至约350°C，热处理后具备一定抗疲劳与耐蠕变能力。材料可执行常规冷加工、焊接及点焊工艺，便于复杂封装结构的实现。
- 与玻璃界面的界面性能：低CTE与稳定晶粒共同作用，提升玻封界面的粘结强度与热冲击韧性。对常见二氧化硅玻璃系的热冲击有良好耐受性，减少封口处裂纹风险。

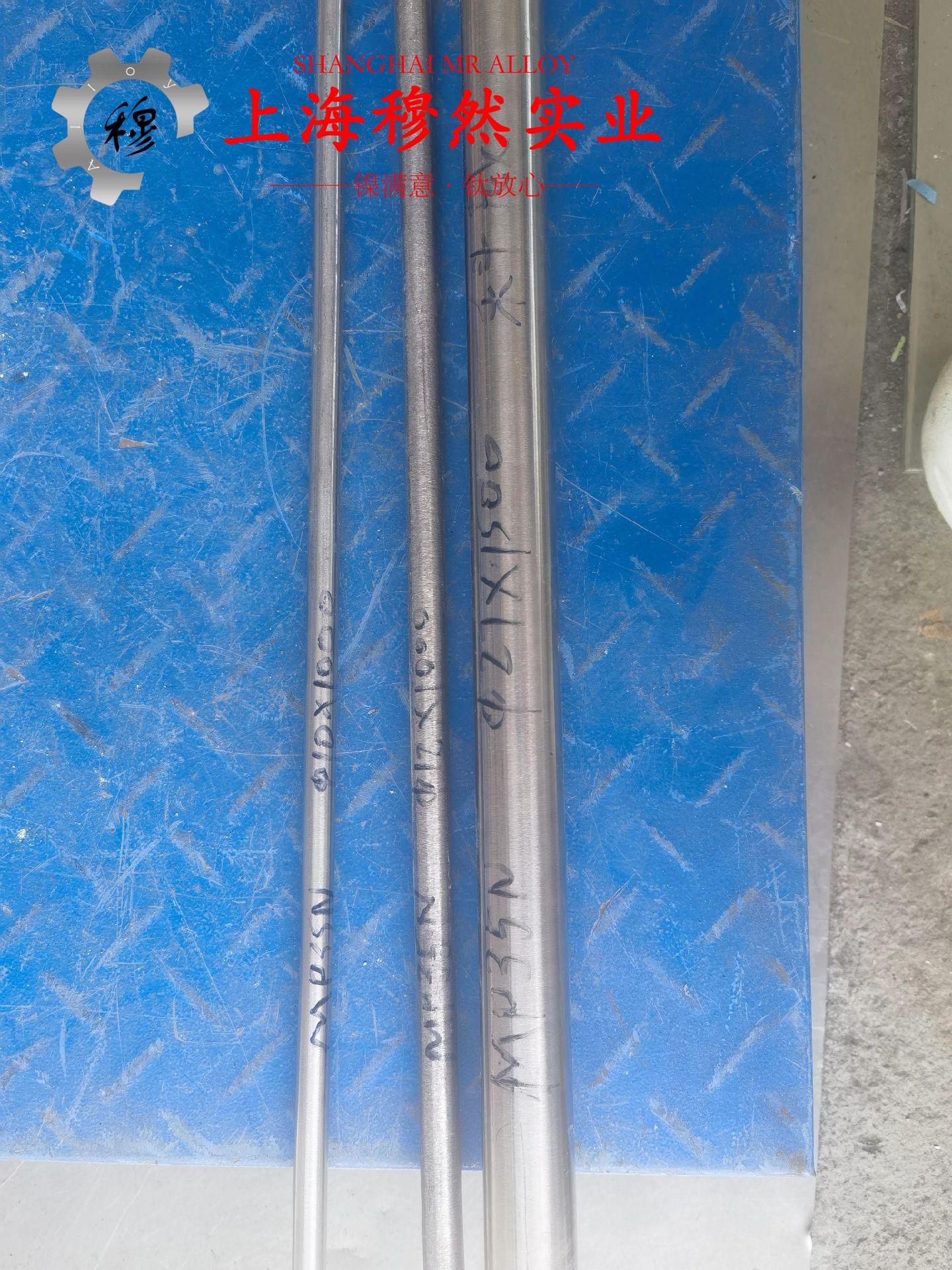

- 供货形态与可追溯性：以板材/带材为主，提供化学成分报告、热处理工艺记录、力学性能数据的完整追溯链。
材料选型误区（3个常见错误）
- 只看低CTE，忽略热疲劳与持久强度。低CTE固然重要，但长期热循环需要的晶粒稳定性与沉淀相分布同样关键，单靠“低膨胀”难以确保寿命。
- 以单一来源数据决策，忽略热处理路径对显微组织与强度的影响。成分相同的合金，通过不同固溶与时效组合，晶粒尺寸与析出相会产生明显差异，进而改变玻封可靠性。
- 盲目以其它低膨胀合金替代，而忽略界面兼容性。Kovar 等材料在某些场景有优势，但与特定玻璃体系的界面结合行为并非一刀切，需结合封装工艺与玻璃品种来定。
技术争议点（1个）
- 长期热循环下的显微组织对界面的影响路径存在争议。一种观点强调通过晶粒细化与稳定的沉淀相分布降低界面应力，提升耐久性；另一种观点则认为要通过更高的固溶强化与优化的时效曲线来提升低温韧性与玻封界面的抗裂性。实际应用中，需结合具体玻璃厚度、膨胀匹配曲线和热循环次数来判断哪条热处理路径更合适。
标准与数据源的混合应用
- 标准体系层面，力学测试遵循 ASTM E8/E8M 的金属材料拉伸方法，热处理过程的质量体系参照 AMS 2750 的相关要求。国内等效性参照 GB/T 228.1 的拉伸性能试验方法，以确保跨体系数据对比的一致性。
- 金属成分与热处理工艺的记录，结合实际封装工艺规范，在设计与验收阶段实现美标/国标并行引用，从而覆盖全球设计与国内制造的双重合规需求。
- 行情数据源方面，原材料成本以 LME 的镍价波动为基准，辅以上海有色网（SMM）的国内行情与现货价格波动进行区域性对比，帮助把控成本与定价策略。
数据与应用场景的结合
- 以4J54为核心的铁镍定膨胀玻封合金，优先用于对玻封界面要求高、环境温度波动较大的微电子与光电封装场景。通过合理的热处理组合实现稳定的显微组织和持久强度，能在玻封内形成稳定的界面应力分布，降低裂纹萌生概率，提升封装整体可靠性。
在具体选材时，4J54的低CTE特性与良好显微组织稳定性使其成为玻封应用的一个值得考虑的选项。结合 ASTM E8/E8M、GB/T 228.1 与 AMS 2750 等标准体系，以及 LME 与上海有色网的市场数据，可以在设计阶段就对成本、工艺与长期可靠性进行综合评估，确保4J54铁镍定膨胀玻封合金在实际封装中的持久强度与界面稳定性得到兼顾。
