GH2907概述

GH2907是Fe-Ni-Co基沉淀硬化型低膨胀变形高温合金，以添加铌、钛、硅和微量硼元素进行综合强化。合金在650°C以下具有很高的强度，低的膨胀系数，良好的抗冷热疲劳性能以及几乎恒定不变的弹性模量。居里点在400℃-450℃。居里点以下合金的膨胀系数基本不变。适于制作650℃以下使用的各类航空、航天发动机环形件和机匣，主要产品有棒材、锻件、板材和带材。

GH2907应用概况及特性

合金已用于制作航空发动机高压压气机后机匣、承力环、隔热环、燃烧室封严环、蜂窝座和涡轮外环等零件，使用情况良好。

由于合金不含铬、铝元素，高温抗氧化能力较差。在700℃以上长时间使用时，应当采取适当的防护涂层。合金表面可经喷丸处理，喷丸后可提高旋转弯曲疲劳18%左右。

GH2907材料技术标准

GB/T 14992  高温合金和金属间化合物高温材料的分类和牌号

GJB 5261  低膨胀高温合金棒材规范

HB 7682  低膨胀GH907高温合金环坯和环形件

HB/Z 140  航空用高温合金热处理工艺

Q/GYB 05067 GH2907合金冷轧薄板与带材

Q/GYB 05069   焊接用HGH2907合金冷拉丝材

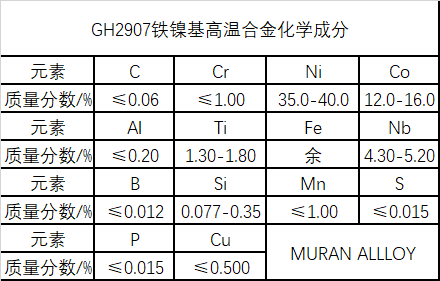

GH2904化学成分

GH2907热处理制度

摘自 HB/Z 140、GJB 5261、HB 7682、Q/GYB 05067 和 Q/GYB 05069，标准热处理制度有两种：

制度A：1040℃±15℃×1h/AC或快冷+800℃±15℃×16h/FC(55℃/h)→620℃±15℃×8h/AC，适用于钎焊零件；

制度B：980℃±15℃×1h/AC或快冷+775℃±15℃×12h/FC(55℃/h)→620℃±15℃×8h/AC，HB 375-302，适用于棒材和环形件。

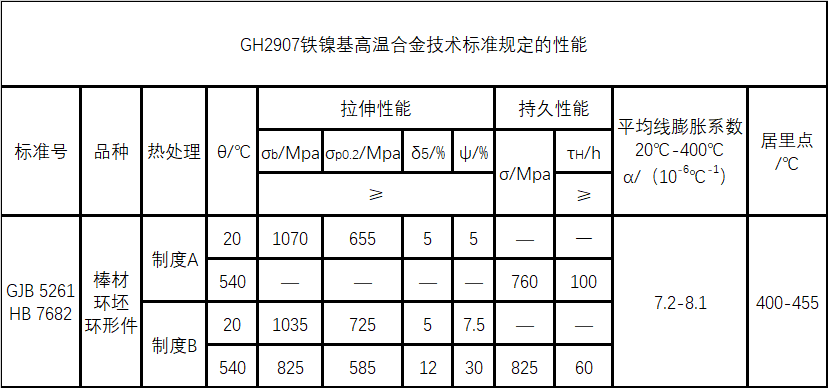

GH2907技术标准规定的性能

GH2907高温热加工工艺

（1）当变形温度越高、等效应变越大时，组织再结晶晶粒百分比越大，晶粒尺寸极差先增大后减小。固溶温度升高时，组织中再结晶晶粒逐渐长大 至均匀化，在1040℃×1h固溶处理后达到匀晶状态。

（2）建立了GH2907高温合金热加工工艺窗口，通过热加工工艺窗口能够预测合金组织；选择高温小变形或大变形工艺可得到匀晶组织，即变形温度 小于1040℃，等效应变小于0.40或大于1.40和980℃×1h固溶处理。

（3）选择变形温度为1020℃，等效应变为0.4和980℃×1h固溶处理的工艺参数，根据环轧模拟结果生产出的环形件的各位置的组织较均匀，验证了 GH2907高温合金热加工工艺窗口的准确性。

以上就是GH2907铁镍基高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
