GH2135概述

GH2135高温合金在750℃以下，随着温度的升高，屈服强度反而增强。由于具有这一特殊的性能，使GH2135高温合金在高温环境中工作表现优异，正是由于GH2135铁基高温合金具有这样独特的优点，适应作为生产材料，一般航空飞机发动机大部分紧固件的工作温度在400℃-800℃之间。紧固件用材为 GH2135铁基高温合金时，能满足高温条件下的工作强度要求，而且能增加零部件使用寿命，降低成本。

GH2135铁基高温合金用于制造生产模具，能使普通的模具提高几十倍的使用寿命，同时能够保证模具的加工精度，降低维修成本，减少了模具的报废损坏 情 工艺，温度会越来越高，模具的屈服强度下降，导致模具产生缺陷，影响模具 的工作精度，甚至使其报废。GH2135 高温合金却因为它优异的特殊性能，作为模具材料，在很长的一段工作时间内，不会出现上述关键问题，故而成为很好的模具材料。GH2135 高温合金是我们国家自己创作的首个作涡轮盘材料的铁基高温合金，对我国高温合金科研的发展有不可磨灭的作用，作为铁基沉淀强化高温合金，使用量非常大，而且使用最早。

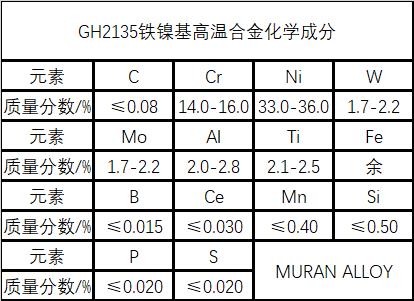

GH2135化学成分

GH2135技术标准规定的性能

GH2135堆焊覆层

（1）等离子粉末堆焊制备出了质量良好的覆层，覆层表面无裂纹、气孔等 常见焊接缺陷，与基体呈冶金结合；微观组织方面，覆层晶粒大小比较均匀，疲劳试验前后晶粒尺寸变化不大，GH2135 覆层的组织晶内以奥氏体为基体相，主要是(Fe,Ni)固溶体，包括FeNi、Cr2Ni3、Fe3Ni2 和 Ni3(AI,Ti)等金属间化合物相呈弥散分布，部分晶界较小区域为奥氏体与金属间化合物颗粒的混合物；

（2）GH2135覆层的高温回火稳定实验发现，覆层的显微硬度并不随回火时 间延长和回火温度的增加而下降，反而有较大幅度提高，最高从未处理条件下 的 243HV0.2增加到最高 331HV0.2。这主要是因为覆层中碳含量极少，碳化物基本不存在，也就没有碳化物聚集长大导致的硬度下降，加上合金中金属间化合物 的弥散析出，使覆层具有较好的热强性。

（3）热疲劳试验结果表明，GH2135 覆层的疲劳裂纹萌生次数，试样的裂纹 长度、裂纹宽度和裂纹数量均远低于 H13 钢。覆层的裂纹宽度仅为 H13 钢的 1/8， 主裂纹长度仅为 H13 钢试样的 1/2，且覆层仅有一条主裂纹出现，材料表面无剥 落现象，并且覆层试样未出现软化现象；

（4）高温摩擦磨损实验结果显示，600℃条件下，GH2135 覆层的摩擦系数稳 定在 0.33 附近，低于 H13 钢的 0.40；并且，高温下 GH2135 和 H13 钢的摩擦性 能均比常温下要好；GH2135 覆层的磨损机制主要是氧化磨损、粘结磨损及轻微 磨粒磨损；H13 钢的磨损机制主要是氧化磨损、粘结磨损、塑性变形、磨粒磨损等。

以上就是关于GH2135铁镍基合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
