GH2035A概述
GH2035A是Fe-Ni-Cr基沉淀硬化型变形高温合金,使用温度在750°C以下。该合金是在GH2035合金的基础上调整了碳、硼、铝和钛的含量,并改变了热处理制度而发展成的。该合金除了具有原合金的优点外,还具有更高的强度、更好的组织稳定性和良好的热加工性能。主要产品有热轧和锻制棒材、锻件和 环形件等。

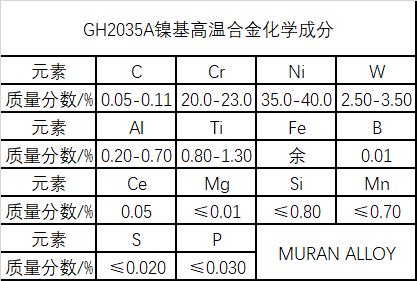

GH2035A化学成分

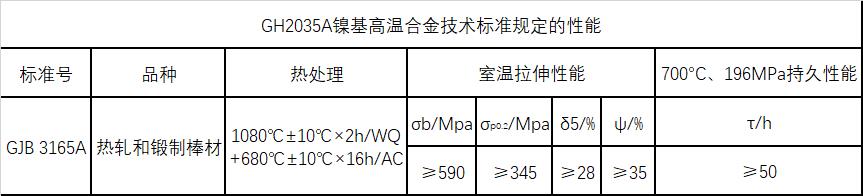

GH2035A技术标准规定的性能
GH2035A组织结构
(1)时间-温度-组织转变曲线
合金中微量相的总数约占合金重量的0.4%—0.8%
(2)典型组织
合金标准热处理状态的组织由γ基体、γ'相、M23C6型碳化物、M3B2型硼化物和TiC相组成。
合金中ψ(γ')约占合金的3%,尺寸7nm,化学组成为Ni2.82Cr0.22Fe0.01AI0.27Ti0.63W0.05。在长期时效过程中γ'数量略有增加,组成变化不大,随时效时间延长和温度升高,γ'尺寸增大,但长大速度缓慢。700℃×10000h时效时,尺寸为60nm。合金长期时效后析出α相,但长大速度很慢,且长达到一定长度后不再加长。700℃×10000h和750℃×4000h时效时,α相尺寸都在20μm以下,因此对性能影响较小。
以上就是关于GH2035A镍基高温合金材料介绍,(muransy.com)日常更新合金类资讯,欢迎大家指教交流。
