GH2018概述
GH2018是Fe-Ni-Cr基沉淀硬化型变形高温合金,使用温度小于800°C。合金加入铬、钨和钼等元素进行固溶强化,加入铝和钛元素形成时效强化相。该合金具有较高的高温强度水平,良好的抗氧化性能、热加工塑性、焊接和冷成形工艺性能。主要产品有冷轧薄板、热轧中厚板等。

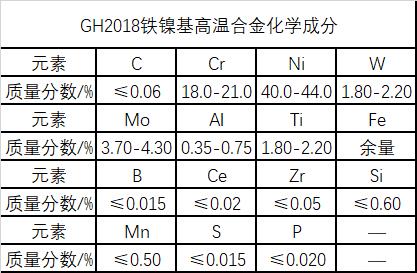

GH2018化学成分
GH2018技术标准规定的性能
GH2018零件热处理工艺
冷冲零件中间退火和冲压零件最终固溶处理规范一致,为(1120-1150)℃×(8-12)min/AC。焊接时效件规范为800℃×16h/AC。
GH2018成形工艺与性能
加工类型 | 加工温度 | 开锻(轧)/终锻(轧)温度 | 备注 | |||
钢锭开坯 | 1140-1160℃ | 终锻≥900℃ |
钢锭入炉温度要求低于700℃ 中间淬火温度为:1120-1150℃ 成品淬火温度为:1100℃-1140℃ |
|||
板坯轧制 | 1140-1160℃ | 终轧≥950℃ | ||||
冷轧薄板 | —— | —— | 冷轧变形量为30%-50%,开始再结晶温度约为900℃,完成再结晶温度约为1000℃ | |||
以上就是关于GH2018镍基高温合金材料介绍,(muransy.com)日常更新合金资讯,欢迎大家指教交流。
