GH5605是一种Co-Cr-Ni基固溶强化变形高温合金，使用温度低于1000℃。在合金中添加ω(Cr) 20% 和ω(W) 15% 进行固溶强化。该合金在815℃以下具有中等的耐久性和蠕变强度，在1090℃以下具有优良的抗氧化性，以及良好的机加工和焊接等工艺性能。主要产品有热轧和冷轧薄板、冷轧带材、棒材、锻件、线材和精密铸件。
钴基高温合金在高温下具有优良的稳定性和高强度，广泛用于航空发动机的涡轮叶片和内导叶片。由于其良好的生物相容性，它们也被广泛应用于生物医学领域。专注于。 GH5605合金是一种固溶强化20Cr和15W的无磁性钴基高温合金。主要用于制造发动机导叶、涡轮外圈、外壁、涡流、密封件等零件。国内外元器件类似：L605、HS25、WF-11、ASTM F90、KC20WN。
这些零件一旦失效，将带来非常严重的后果和损失，因此研究GH5605合金的热变形行为具有重要意义。

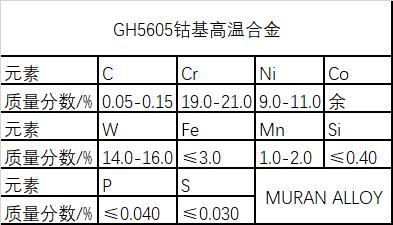

GH5605的化学成分
1）在热压缩变形过程中，GH5605合金的真实效果。力-真应变曲线属于加工硬化型+动态恢复型，真应力-真应变曲线主要分为三个阶段，即I级重加工硬化、II级温和加工硬化和第三阶段稳定流动。
2）通过Arrhenius本构模型计算得到的GH5605合金本构模型的相关系数（R）和平均相对误差（δ）分别为0.95%和11.99%，预测应力在高温下具有良好的相关性。
3）基于动态材料模型，构建GH5605合金的热加工图，并结合显微组织验证加工图的准确性。结果表明，应变速率为0.01~0.1s -1 和温度为1055-1200℃是GH5605合金的良好工作区。
以上就是GH5605高温钴基合金的介绍。 (muransy.com) 每天更新合金信息。欢迎大家多多指教和交流。
