DZ125L合金是我国性能水平最高的定向凝固合金之一。它是在美国Rene125合金成分的基础上，采用低偏析技术降低P等杂质含量，减少枝晶偏析而研制的无铪定向凝固合金。适用于制造工作温度低于1000℃的航空燃气轮机转子叶片、工作温度低于1050℃的导叶等高温零件。
DZ125L技术标准
Q/KJ.J02.12—2001《DZ125L合金锭》

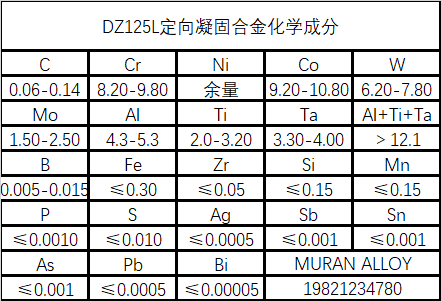

DZ125L化学成分
DZ125L热处理系统
1220℃，2h，空冷+1080℃，4h，空冷+900℃，16h，空冷。
DZ125L 规格和供货情况
直径75-85mm、长度超过250mm的母合金锭以铸态供货。
DZ125L熔铸工艺
母合金在真空感应炉中熔炼，定向凝固试棒和零件在真空定向凝固炉中重熔和铸造。
DZ125L 应用概述和特殊要求
由该合金制成的新型发动机空心无余量高压涡轮转子叶片已通过台架试验并投入量产。
DZ125L技术性能及要求
(1)成型性能
铸造性能好，可采用熔模铸造法铸造定向凝固涡轮叶片。
(2) 焊接性
可以使用真空钎焊。
(3)零件热处理工艺
真空或保护气氛中不允许有刃口刀片，规格为1220℃±10℃，2h，氩冷+1080℃±10℃，4h，氩冷+900℃±10℃，16h，氩冷。
(4)表面处理工艺
可以使用低压气相沉积或气相沉积工艺。
(5)切削和磨削性能
无特殊要求。
以上是DZ125L定向凝固合金材料的介绍。 (muransy.com) 合金信息每日更新。欢迎大家多多指教和交流。
