DZ38G合金是在K438G合金成分的基础上开发的具有优良耐热腐蚀性能的定向凝固镍基铸造高温合金。该合金具有与K438合金同样优异的耐热腐蚀性能，但其热强度更好，工作温度比合金高45℃左右，组织稳定。适用于制造在900℃以下高温和腐蚀性环境中工作的涡轮叶片和其他高温部件，特别适用于长期在海洋大气条件下工作的燃气涡轮叶片。
DZ38G技术标准
SGDZ38G—1985—1《DZ38G合金锭》

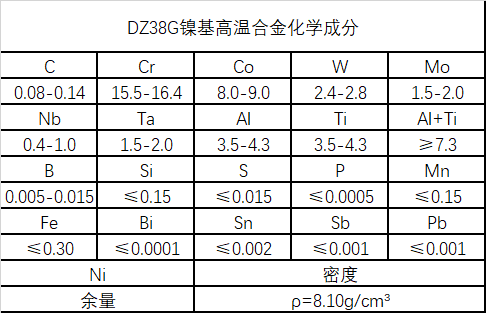

DZ38G化学成分
DZ38G热处理系统
1190℃，2h，空冷+1090℃，2h，空冷+850℃，2h，空冷。
DZ38G品种规格及供货情况
直径为 70-90mm 的母合金锭以铸态供应。
DZ38G熔铸工艺
母合金锭通过真空感应熔化。采用熔模铸造法和定向凝固技术制造铸件和样品。
DZ38G应用概述及特殊要求
DZ38G已通过船用气体发生器的长期台架试验和各种工况，有待推广应用。
DZ38G工艺性能及要求
(1) 成型性
定向凝固性能好，可铸成尺寸长约150mm、宽50mm、边厚约1mm、柱状晶体生长良好的定向凝固涡轮机叶片和铸件不易产生裂纹。
(2)零件热处理工艺
零件在加热和冷却过程中应以单层的形式平铺，以免变形。 1190℃，保温2小时后空冷，再按上述升温速率进行1090℃和850℃的中高温处理和最终时效处理。
(3)表面处理工艺
最终零件需要用浆料法在850℃下进行Al-Si涂层热处理24h，可以结合零件的时效热处理。
以上是DZ38G镍基铸造高温合金材料的介绍。（muransy.com）每日更新合金资讯，欢迎您的咨询与交流。
