随着空间对地观测和深空探测对高分辨率探测精度要求的不断提高，光电系统在低温环境下工作是一种有效的方式，这对系统集成提出了更高的要求。在低温集成系统的优化设计中，计算机模拟需要准确的材料热物理性能、机械性能等数据。但是，随着新材料的开发和应用，目前还缺乏新材料在低温区实际使用的数据。 4J29可伐合金（也称可伐合金）具有特殊的膨胀特性。它与硅硼硬玻璃材料在加热和冷却过程中具有相似的膨胀系数和热胀冷缩率，因此可以实现与玻璃的牢固匹配密封。可用于真空密封。是目前航天红外低温光电系统中的常用材料。同时，4J29可伐合金在液氮温区以上具有良好的低温结构稳定性，具有优良的加工、焊接和电镀性能。它是航空航天低温系统应用中电连接器的常用材料。
Scott 在 1930 年代开发了 4J29 Kovar 合金。 4J29可伐合金的膨胀系数与硼硅硬玻璃相近，硼硅硬玻璃能很好地渗入4J29合金表面的氧化膜，保证封装器件的密封性。这种合金的出现很快取代了钨、钼等难熔金属，被广泛用作飞机和航天器上真空仪表装置的密封结构材料。硬质玻璃作为半导体晶体管封装的材料，其广泛的用途使得4J29合金广泛应用于晶体管、集成电路等器件的制造。

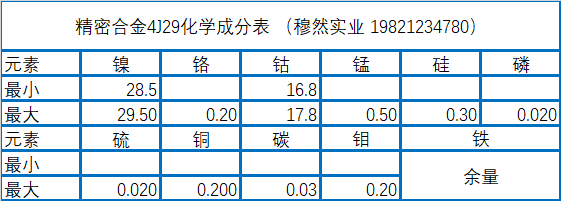

可伐4J29化学成分
4J29可伐合金在低温区和常温区具有不同的热性能，其热物理性能的变化对系统设计有一定的影响。引起了研究者的注意。本文采用“稳态纵向热流法”测试4J29可伐合金在77-300K温度范围内的导热系数，采用“稳态法”测试4J29的比热容77~300 K温度范围内的可伐合金。用弹性模量试验机测试77~300 K温度范围内的弹性模量系数，4J29可伐合金在液氮至室温下的热物理力学参数获得了范围项目。热物理测试表明，4J29可伐合金的比热容和导热系数随着温度的降低而降低，77K温区的实测值比常温区小3倍以上。在机械弹性模量测试中，弹性模量值随温度降低变化不大，尺寸趋势出现随机。通过以TC4钛合金作为标准参考材料进行对比和误差分析，证明测量误差在可接受范围内，可供工程系统应用设计人员作为参考数据。
可伐合金4J29超声波钻孔工艺优势
(1) 超声波振动辅助钻孔可降低钻孔轴向力。超声振动辅助钻孔工艺与普通钻孔相比，轴向钻孔力平均降低35.37N，降低18.45%。
(2) 超声波振动辅助钻孔可提高孔加工精度。超声振动辅助钻孔与普通钻孔相比，孔径误差平均减少17.9μm，降低31.5%。
(3) 超声振动辅助钻孔可提高表面质量。对于轮廓算术平均偏差Ra，超声振动辅助钻孔平均减少0.4862μm，减少28.4%；对于微粗糙度十点高度Rz，超声振动辅助钻孔的孔壁微粗糙度十点高度平均Rz降低了2.4940μm，降低了20.0%。
综上所述，实验发现超声波振动钻孔4J29可伐合金比传统钻孔更具优势，可以获得更高质量的加工孔。
以上是可伐合金4J29材料、性能、工艺钻孔的介绍。小编每天都会在（mualloy.com / muransy.com）更新合金相关信息。欢迎大家给我们建议和交流。
